产品介绍

TBLZB电容器组保护单元可与电容器、接触器、无功补偿控制器、熔断器等组成电力电容器控制保护系统，主要作为电力电容器及补偿电路中出现的过流、短路、不平衡、△开口电压超值等故障进行保护，可通过采集电容器组的通道电流或AC相差电流，开口电压或系统电压分别进行保护，设有四种保护类型： 一段/二段过流保护、过压/欠压保护。具有可靠性高、操作简单、维护方便等优点。TSZB系列电容保护器广泛应用于无源滤波型无功补偿装置或高压无功补偿系统中。

型号说明

TBLZB-□-□-□

TBL:企业代码

ZB:电容器组保护单元

1□：保护路数：1、2、3、4

2□：电流：I1代表通道电流I2代表AC相差电流

3□：电压：U1代表开口电压U2代表系统电压

基本功能及技术特点

■保护路数可选：一路、二路、三路、四路。

■保护功能有：一段/二段过流、不平衡保护、系统/开口电压保护。具有运行、报警、设置等状态指示。

■参数设置可调节，适用于各种情况的需求；有嵌入式和壁挂式结构可供选择。

■具有自动复位功能，保护次数可设；发生严重故障时，具有自动闭锁功能。

■同时适用高低压系统，具有远程操控功能，通讯组网能力强。

■故障记录可达50次，掉电数据保护，可根据需要自行撤销保护动作。

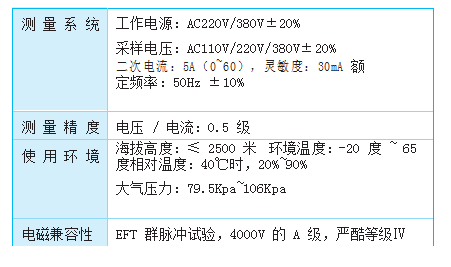

技术参数

安装尺寸

■四路电容保护器尺寸

外形尺寸：198×132×70mm开孔尺寸：192×126mm

安装方式：将保护单元装入装置面板开孔槽内，

紧固螺钉将保护单元固定在装置面板上。
